Endüstriyel nar suyu üretim ve işleme hattı nar suyu yapma ekipmanları
Menşe yeri | Çin |
---|---|
Marka adı | Shanghai Beyond |
Sertifika | ISO9001/CE/SGS |
Model numarası | BY-OL |
Min sipariş miktarı | Bir set/bir satır |
Fiyat | Negotiation |
Ambalaj bilgileri | Müşterilerin ihtiyacına göre PE film sarma veya karbon çelik çerçeve ambalaj veya tahta sandık ambal |
Teslim süresi | Ödeme alındıktan ve çizimleri onayladıktan sonra 60-100 iş günü |
Yetenek temini | Sezon Başına 50 Takım |
Kapasite | 2-50T/Saat | Hammadde | Nar |
---|---|---|---|
Garanti | Devreye alınmasından 12 ay sonra | Nihai ürün briks | meyve suyu, reçel |
Operatör gerekli | Yaklaşık 6-20 kişi | mamul | meyve suyu, reçel |
İsim | nar suyu üretim hattı |
Endüstriyel nar suyu üretim ve işleme hattı nar suyu yapma ekipmanları
Nar suyu işleme hattı, hammadde olarak yüksek kaliteli nar kullanır, bilimsel soyma yöntemini, meyve suyu ekstraksiyon teknolojisini ve aseptik paketleme teknolojisini benimser ve 64-66 ° Brix konsantrasyonu ve toplam asitliği% 0,5-5,0 olan nar suyunu işler.
Nar suyu üretim hattının teknik parametreleri
malzemeler: nar
Ürün: NFC nar suyu
Üretim: Saatte 1 ton nar
Müşteri süreci: meyve suyu çıkarma, sterilizasyon, doldurma
Nar suyunun hazırlanışı
Nar suyunun işlenmesi esas olarak şunları içerir: toplama → kabarcık temizleme → kaldırma → soyma → taşıma → meyve suyu çıkarma → düşük seviyeli depolama tankı → su pompası → döner elek → düşük seviyeli depolama tankı → gaz giderme → dezenfeksiyon, sterilizasyon → doldurma.
[Hammadde seçimi]
Tamamen olgun, taze, aroması güzel, suyu zengin, hastalık ve zararlılardan arındırılmış narları seçin ve narları zararlı ve hastalıklı ya da çürümüş kısımlarından arındırın.Olgunlaşmamış narları seçmeliyiz.
[Ham madde ön işlemi]
1. Temizleyin.Narı seçtikten sonra temiz su ile yıkayıp tüylerini alın, %1'lik hidroklorik asit solüsyonu veya deterjan solüsyonu ile yıkayarak pestisit kalıntılarını giderin, temiz su ile yıkayın ve sonra ekin.
2. Soyun ve hapları alın.Nar kabuğunu çıkarmak ve nar çekirdeğinin tamamını tutmak için nar soyucuyu kullanın.
3. Daldırma koruması.Nar tanelerini rengini koruması için %0,1'lik izoaskorbik asit ve sitrik asit karışımında ıslattık.
[Isıtma ve kağıt hamuru]
Nar taneleri 90-95 °C'de 3-5 dakika ısıtılarak yumuşaması sağlanır ve ardından 0,5 mm çapında nar suyu sıkacağı ile dövülerek çekirdeği çıkarılır.
[Filtre]
Döner titreşimli elek, meyve suyunun lezzetini artırmak için küçük et parçacıklarını ve meyve suyundaki diğer safsızlıkları filtreler.
homojenleştirme
Homojenizasyon, nar suyunun askıda kalan posa taneciklerinin daha küçük parçacıklara ayrılarak nar suyu içinde eşit bir şekilde dağıtılarak nar suyunun stabilitesinin arttırılması ve tabakalaşmanın önlenmesidir.Üretimde genellikle 130-160 kg/cm² Homojenizatör kullanılmaktadır.
[Gaz giderme]
Meyve suyu ekstraksiyonu sırasında oksijen, nitrojen, karbondioksit ve diğer gazlar girer.Oksijen, C vitamini ve pigmentin oksidasyonuna neden olur ve teneke kutuları aşındırır, bu nedenle gaz giderme gereklidir.Nar suyunu vakumlu bir kaba koyun ve gazı gidermek için nar suyunu sis şeklinde püskürtün.
[Sterilizasyon ve konserveleme]
Nar suyunu 95°C'ye ısıtın ve 1 dakika bekletin.Sıcakken hemen bir teneke kutuya konur ve BIB steril kutusu içinde bir torbaya konur.
[Mühür soğutma]
Kapağı sıkın ve kutuyu 1 dakika ters çevirin.Kapattıktan sonra yaklaşık 38°C'ye soğutulduğunda saklıyoruz. Nitelikli bitmiş nar suyu pembe veya sarımsı kahverengidir ve koyu kırmızı olmasına izin verilir;Meyve suyu düzgün ve bulanıktır ve parçacıklar uzun süreli depolamadan sonra çökelir;
Teknik parametre:
Her türlü hammadde: alıç, hünnap
Nihai ürünler: NFC, konsantre meyve suyu, berrak meyve suyu, bulanık meyve suyu, hünnap suyu, alıç suyu, konserve meyve vb.
Kapasite: 20 t/D - 400 t/D
Meyve suyu verimi: ≥ %90
Katı içerik: 7 ~ 11brix
Ürün ambalajı: aseptik big bag / cam şişe / PET şişe / portbagaj / Tetra Pak, vb.
Nar işleme hattında nar ayıklama
Hasta, çürümüş ve olgunlaşmamış narları çıkarmak için meyve ayırıcıyı kullanın.Meyve sınıflandırması, nihai meyve suyunun kalitesini sağlamak için gerekli bir adımdır.
Nar işleme hattının nar sınıflandırması
Meyve ayırıcının haddeleme çubuğu, çapraz kirişi, transmisyon mili, zincir dişlisi ve meyvelerle bağlantılı tüm parçaları yüksek kaliteli paslanmaz çelikten imal edilmiştir.Elma, portakal, şeftali, kayısı, limon, mango, nar vb. dahil olmak üzere çeşitli yuvarlak veya oval meyveleri işleyebilir. Meyve ayırıcı, hız ayarlayıcı cihaz ile donatılmıştır.Yer tipi yağ kanalı, meyve ayıklama için hijyenik koşulları sağlar.
Rulo tipi Meyve Ayırıcı
Meyveler meyve ayırıcıya iletildiğinde, yuvarlanma çubuğunun dönüşü altında yuvarlanmaya ve ilerlemeye başlar.Aynı zamanda personel, meyvenin her bir tarafını kontrol etmek ve kusurlu meyveyi seçmek için kenara çekildi.Daha sonra nitelikli narlar meyve yıkama makinesine aktarılacaktır.

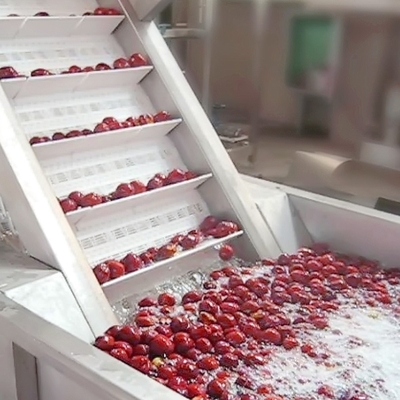

Nar işleme hattında nar temizliği
Toplama ve taşıma sürecinde narlar kaçınılmaz olarak toz, kir veya böcek ilacı ile lekelenir.Özel meyve temizleme ekipmanları ile iyice temizlenmeleri gerekir, aksi halde sonraki süreçte safsızlıklar tohumlara bulaşabilir.
Nar temizleyici Nar temizleyici
Meyve fırçası sprey temizleme makinesi, meyvelerdeki safsızlıkları ve böcek ilaçlarını gidermek için kullanılır.Yüksek hızlı yuvarlanan elastik fırça kiri gevşetebilir ve yüksek basınçlı sprey temizleyebilir.Su deposu, çerçeve ve kalkan 2mm paslanmaz çelik sacdan, transmisyon mili ve dişli yuvası ise 1Cr13 paslanmaz çelikten imal edilmiştir.Suyu otomatik olarak su tankına iletebilen su pompası ve lekeleri ayırabilen filtre süzgeci ile donatılmıştır.
Hayır. | Akış No. | İsim | Boy | Ana teknik parametre |
1 | konsantre hurma şurubu için ilk aşama (A,B,D,E sistemi) | |||
2 | Yıkama ve Hamurlaştırma sistemi | |||
3 | A-1 | Kabarcık püskürtme çamaşır makinesi | 500kg/saat | SUS makine çerçevesi, eksantrik titreşim motoru, sprey temizleme cihazı, hava üfleyici, paslanmaz çelik hava bıçağı, çıkarılabilir elek, makinenin altındaki su toplama tavası, konsantre drenaj, boyut: 2000*1200mm |
4 | A-2 | Eğimli tip spiral ön pişirme makinesi | 500kg/saat | SUS 304, U biçimli namlu yapısı, izolasyonlu, mil ceketli, üstten açılır, kolay temizlenebilir, pişirme süresi kısalabilir tarafından ayarlanmış frekans dönüştürme (en az 10~60 dakika), kuru tarihe göre sayma |
5 | Sıcaklık kontrol sistemi | Spirax Sarce basınç düşürücü trap vana, Alman sıcaklık test sistemi, Burkert açılı sit vanası, yerli ünlü marka stop vanası, filtre ve manometre vb. | ||
6 | Akış ölçer | 2T/S | SUS304, işaretçi tipi | |
7 | A-3 | Taş yıkayıcı | 2T/S | ABB motorlu SUS304 desteği |
8 | A-4 | Vidalı pompa | 2T/S | Malzeme temas parçasının tamamı gıda sınıfı kauçuktur ve çıkış basıncı 0,6 MPa'dır, frekans dönüştürme hızı regülasyonu |
9 | A-5 | Tek kademeli kağıt hamuru makinesi | 2T/S | SUS304, döner hız 960rpm, ekran deliği çapı 1.0mm, |
10 | A-6 | tampon tankı | 300L | SUS304, çift katmanlı, merdivenli, ayarlanabilir ayaklı ve koni tipi kapaklı, altta flanşlı tip çıkışlı, elektrot tipi sıvı seviyesi, dijital sıcaklık sensörü.CIP temizleme topları ile saf su ve malzeme için girişler |
11 | A-7 | Vidalı pompa | 2T/S | Malzeme temas parçasının tamamı gıda sınıfı kauçuktur ve çıkış basıncı 0.6MPa'dır, frekans dönüştürme hızı regülasyonu |
12 | A-8 | Borulu soğutucu | 2T/S | SUS304, boru tipi, kule suyu soğutması |
13 | A-8 | kağıt hamuru platformu | karbon çelik destek, kaymaz paslanmaz çelik baklavalı sac, basamaklar, koruma çubuğu, merkezi drenaj, L*W*H=3500mm×3000mm×2000mm | |
15 | B | Filtreleme ve arıtma sistemi | ||
16 | B-1 | Depolama tankı | 2000 litre | SUS304, çift katmanlar, yalıtım olarak PU kullanın, mil ceketi, dönüş hızı: 36rpm.hava geçirmez rögar, koni tipi kapak, merkez dışı dikey karıştırıcı ve üstte CIP temizleme topları, dijital termometre, seviyeyi gösteren gözetleme camı, ayarlanabilir ayaklar, solunum valfi, ve altta bağlantı valfi |
17 | B-2 | Santrifüj pompası | 3T/S | SUS304, kaldırma 24m, mekanik salmastra |
18 | B-3 | sürahi | 2T/S | Karşı akım tipi, tambur maksimum hızı: 3600 dev/dak |
19 | B-4 | alma teknesi | 500L | SUS304, tek katmanlı, CIP püskürtme topu, ayarlanabilir ayaklar |
20 | B-5 | Santrifüj pompası | 3T/S | SUS304, kaldırma 24m, mekanik salmastra |
21 | B-6 | Depolama tankı | 2000 litre | SUS304, çift katmanlar, yalıtım olarak PU kullanın, hava geçirmez menhol, koni tipi kapak, merkez dışı dikey karıştırıcı ve üstte CIP temizleme topları, dijital termometre, seviyeyi göstermek için gözetleme camı, ayarlanabilir ayaklar, solunum valfi, ve altta bağlantı valfi |
22 | B-7 | Santrifüj pompası | 5T/S | SUS304, kaldırma 36m, mekanik salmastra |
23 | B-8 | İnorganik membran Mikro filtre | 1T/S | SUS 304, İnorganik seramik membran filtre elemanı, filtre hassasiyeti1 u, sirkülasyon pompalı |
25 | C | Konsantre sistemi | ||
26 | C-1 | Depolama tankı | 2000 litre | SUS304, çift katmanlar, yalıtım olarak PU kullanın, hava geçirmez menhol, koni tipi kapak, merkez dışı dikey karıştırıcı ve üstte CIP temizleme topları, dijital termometre, seviyeyi göstermek için gözetleme camı, ayarlanabilir ayaklar, solunum valfi, ve altta bağlantı valfi |
27 | C-2 | Santrifüj pompası | 3T/S | SUS304, kaldırma 24m, mekanik salmastra |
28 | C-3 | Çift etkili düşen film yoğunlaştırıcı | 1,5 T/S | Ürün bağlantısı: SUS 304, buharlaşma kontrolü, brix/sıcaklık tamamen kontrol edilir, düşen film buharlaştırıcı, aşağı akış |
29 | C-4 | Borulu soğutucu | 0,5T/S | SUS304, boru tipi, kule suyu soğutma, soğutma sıcaklığı tek seferde 30ºC |
30 | C-5 | Depolama tankı | 2000 litre | SUS304, üç katmanlı, mil ceketli, yalıtım olarak PU kullanın, hava geçirmez menhol, koni tipi kapak ve üstte CIP temizleme topları, dijital termometre, seviyeyi göstermek için gözetleme camı, ayarlanabilir ayaklar, solunum valfi, merkez dışı dikey karıştırıcı ve alttaki bağlantı valfi |
31 | C-6 | Döner pompa | 1T/S | Malzeme temas kısmı SUS304, 0.6MPa, frekans dönüşümüdür |
33 | D | CIP ÜNİTESİ | ||
34 | D | Yarı otomatik CIP sistemi | 3×1T | Üç tank, tek sirkülasyon, Yarı otomatik CIP, çift katmanlı yalıtım tankı, tank malzemesi SUS304 paslanmaz çelik, karıştırıcılı asit&alkali tankı, yüksek&Düşük sıvı seviye alarm sistemi, Spirax Sarco otomatik sıcaklık kontrolü, JUMO sıcaklık sensörü, Shanghai YUAN marka ilerleme pompası 1 adet , 10T/H, pompalama asansörü 36M, ABB motor, 100L konsantre asit ve alkali tankı hangi malzeme SUS316L , ABD ithal pnömatik diyaframlı pompa iki adet. |
37 | ikinci aşama(tarihler berrak meyve suyu sistemi) | |||
38 | E. Filtreleme ve arıtma sistemi | |||
39 | E-1-2,3 | Berrak meyve suyu için enzim deposu | 2000 litre | SUS304, çift katmanlar, yalıtım olarak PU kullanın, çukur ceket, hava geçirmez menhol, koni tipi kapak, merkez dışı dikey karıştırıcı ve üstte CIP temizleme topları, dijital termometre, seviyeyi göstermek için gözetleme camı, ayarlanabilir ayaklar, solunum valfi , ve altta bağlantı valfi |
40 | E 4 | Enzim Dolaşım tankı | V=5000L | SUS304, tek katmanlı, üst ofset dikey karıştırma 36rpm, merdiven, konik başlık, dijital termometre, örnekleme valfi, ayarlanabilir ayaklar, cam tüp seviyesi, tırmanma merdiveni |
41 | E-5 | temizleme tankı | V=5000L | SUS304, tek katmanlı, merdiven, konik başlık, dijital termometre, ayarlanabilir ayaklar, cam tüp seviyesi, tırmanma merdiveni |
42 | E-6 | Membran filtrasyon ünitesi | 1T/S | SUS304, açıklık: 0,01 μm;temizleme cihazı ile, otomatik kontrol |
43 | E-7 | Depolama tankı | 2000 litre | SUS304, çift katmanlar, yalıtım olarak PU kullanın, hava geçirmez menhol, koni tipi kapak, merkez dışı dikey karıştırıcı ve üstte CIP temizleme topları, dijital termometre, seviyeyi göstermek için gözetleme camı, ayarlanabilir ayaklar, solunum valfi, ve altta bağlantı valfi |
44 | E-8 | Santrifüj pompası | 5T/S | SUS304, kaldırma 36m, mekanik salmastra |
45 | R | CIP dönüş pompası | 20T/S | SUS316L paslanmaz çelik, pompa yüksekliği 24 metre, mekanik salmastra |
47 | F .Berrak meyve suyu: renk giderme ünitesi | |||
48 | F-1 | Reçine renk giderici tank | SUS304 malzeme, 2m³ reçine tankı, yüklemesi ve boşaltması kolaydır, reçine rejenere edilebilir, reçine olmadan | |
49 | F-2 | Reçine rejenerasyon tankı | 2000 litre | SUS316L, çift yalıtım, konik sızdırmazlık kafası ve eksantrik dikey karıştırma, solunum valfi, dijital göstergeli termometre, buhar bobinli ısıtma, manuel kontrol sıcaklığı, cam tüp sıvı seviye ölçer |
50 | F-3 | Asit tankı | 1000L | SUS316L, tek katmanlı, konik sızdırmazlık kafası ve eksantrik dikey karıştırma, solunum valfi, dijital göstergeli termometre, cam tüp sıvı seviye ölçer |
51 | F-4 | alkali tankı | 1000L | SUS316L, tek katmanlı, konik sızdırmazlık kafası ve eksantrik dikey karıştırma, solunum valfi, dijital göstergeli termometre, cam tüp sıvı seviye ölçer |
52 | F-5 | Santrifüj pompası | 10T/S | SUS316L, kaldırma 36m, makine salmastrası |
53 | F-6 | İşletim platformu | SUS304, kaymaz paslanmaz çelik baklavalı sac, basamaklar, koruma çubuğu, merkezi drenaj, L*W*H=6000mm×1000mm×1500mm | |
54 | F-7 | İkiz boru filtresi | 2T/S | SUS304 paslanmaz çelik, dubleks tip, Paslanmaz Çelik Filtre 200 Ağ |
58 | G | hurma sirkesi fermetasyon sistemi | ||
59 | G-1 | Plaka sterilizatörü | 1T/S | Siemens PLC ile tam otomatik kontrol, sterilizasyon sıcaklığı 95 ºC, 30S, boşaltma sıcaklığı 30 ºC, İngiliz Sipaishake buhar sıcaklık kontrol sistemi, CIP temizleme sistemi ile |
60 | G-2 | Tarihler alkol fermantasyon tankı | 8000 litre | SUS304, üç katmanlı, değirmen ceketi, yalıtım, konik başlık, üst karıştırıcı, merdiven, cam tüp seviyesi, dijital termometre, örnekleme valfi, rakorlu tahliye valfi. |
61 | Sıcaklık sensörü | PT100 | SUS304, 4-20mA sinyal çıkışı, kuyruk uzunluğu 100mm | |
62 | G-3 | Santrifüj pompası | 3T/S | Malzeme SUS304 paslanmaz çelik, yüksek kaliteli mekanik salmastra, H=24m, ABB motor |
63 | G-4 | Plaka ve çerçeve filtresi | 3T/S | plaka ve çerçeve filtreleme makinesi, 400mesh, SUS 304 plaka çerçevesi, filtreleme alanı 10M² |
64 | G-5 | Hurma sirkesi fermantasyon tankı | 8000 litre | SUS304, üç katlı, miller ceketli, taşyünü ısı yalıtımlı, kelebek başlı, üstten karıştırıcılı, ürün girişli, buhar girişli, sızdırmaz rögar, merdiven, cam tüp seviyesi, dijital termometre, örnekleme valfi, rakorlu tahliye valfi |
65 | Sıcaklık sensörü | PT100 | SUS304, 4-20mA sinyal çıkışı, kuyruk uzunluğu 100mm | |
66 | PH-enstrümanı | 4-20mA sinyal çıkışı | ||
67 | çözünmüş oksijen dedektörü | 4-20mA sinyal çıkışı | ||
68 | G-6 | Santrifüj pompası | 3T/S | Malzeme SUS304 paslanmaz çelik, yüksek kaliteli mekanik salmastra, H=24m, ABB motor |
69 | G-7 | Plaka ve çerçeve filtresi | 3T/S |
plaka ve çerçeve filtreleme makinesi, 400mesh, SUS 304 plaka çerçevesi, filtreleme alanı 10M²
|
Nar suyu üretim hattının avantajları
1. Otomatik nar çekirdeği çıkarıcı, manuel soymayı taklit etme yöntemini benimser ve tüm süreci otomatik olarak kontrol edebiliriz.Nar çekirdeği soyucu, nar tanelerini ve nar kabuklarını tamamen soyabilir.Nar taneleri zarar görmeden iyi korunur ve su ile yıkanması gerekir.
2. Kombine ekipman, taze sıkılmış nar suyu için düşük sıcaklıkta doldurma ve aseptik paketleme yapmak üzere üç aşamalı sterilizasyon yöntemini, aseptik dolum makinesini ve BIB torbası ve kutu alt paketleme makinesini kullanır.
Orijinal meyvenin beslenmesi maksimum ölçüde korunur.Ürün herhangi bir koruyucu içermez.Bunları oda sıcaklığında saklayabilir ve taşıyabiliriz.
Lezzetli nar suyu
3. Uzun saklama süresi.Nar suyu ürünlerini BIB kutusunda oda sıcaklığında 12 ay saklayabilirsiniz.200 kg taze sıkılmış nar suyunu paketlemek için alüminyum folyolu steril poşetler, harici kullanım için ise büyük demir bidonlar kullanıyoruz.18 ay oda sıcaklığında saklıyoruz.
Nar suyu işleme hattının özellikleri
1. Üretim sürecinin temizliğini sağlamak için tüm hat 304 paslanmaz çelikten yapılmıştır;
2. İnsan gücü ve malzeme kaynaklarından tasarruf sağlayan tam otomatik operasyon süreci;
3. Nar suyu, narın orijinal tadını ve besleyiciliğini korur.
